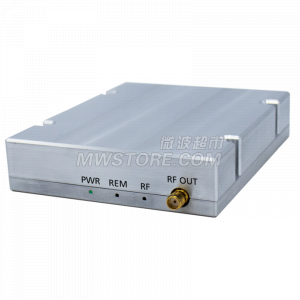

APMSYN22宽带敏捷型频率综合器具有出色的屏蔽性能，并采用非常紧凑的模块形式，重量不到 0.5 公斤，功耗只为17W，因此可采用被动冷却方式。它标配以太网络通信端口，用于本地和远程连接到PC，以控制标配的GUI软件或用户自定义的SCPI命令。
该模块同时具有100MHz和1GHz两种频率的外部参考支持。100MHz外部参考输入输出便于与其他设备进行参考同步，而1GHz外部参考输入输出对于利用多个APMSYN22组成一个高稳定多通道相参的信号源系统至关重要。当多个APMSYN22单元可以连接在一起时，其中一个单元作为主机，其他单元作为从机，可以轻松实现稳定度极高的多通道相位相干源。此时1GHz的主参考频率在主单元中仅需生成一次，然后通过所有从单元依次往下进行循环，理论上这种循环可以达到无限次。例如通过这种方式级联，当所有通道输出都设置为5GHz时，在10小时内的相位相干的漂移度仅为±0.5°。
频率范围：100kHz至22GHz
切换时间：5μs
输出功率：-40dBm至+25dBm
1GHz相噪：-132dBc/Hz@20kHz
连续波、扫描、脉冲输出
1GHz输入输出同步信号支持多台设备相参级联
体积小巧：134x95x24mm / 450g
当4台设备级联组成一个四通道输出的相参源系统时，无需从外部额外引入共参考，APMSYN22标准提供了准确度高达±30ppb的1GHz高频高稳定度的参考时钟输出（1GHz高频参考同步信号对于长时间稳定输出相位相干信号至关重要！）。此时的同步时钟仅需在主设备上设置产生，从设备仅需设置为1GHz的外参考输入，所有的从设备1GHz外参考输入实际上都是由主设备输出的，并经由第一个从设备内部功分及放大传递至下一个从设备，如此循环可实现非常多通道输出的相参系统！
APMSYN22采用推荐的方式实现多通道相参输出系统时，以每个通道同时输出5GHz连续波为例，可以确保在连续运行10小时后，通道与通道间的相对相位差漂移仅为±0.5°
主要技术规格
| 参数 | Min | Type | Max | 备注 |
| 频率范围 | 100 kHz | 22 GHz | ||
| 频率分辨率 | 0.01 Hz | |||
| 相位分辨率 | 0.1° | |||
| 切换速度 | 500 μs 5 μs | 10 μs | 选件FS | |
| SSB相位噪声@1 GHz | ||||
| @10 Hz | -87 dBc/Hz | |||
| @1 kHz | -122 dBc/Hz | |||
| @20 kHz | -132 dBc/Hz | |||
| @10 MHz | -150 dBc/Hz | |||
| 谐波 | @10 dBm | |||
| <4 GHz | -15 dBc | |||
| 4~12 GHz | -30 dBc | |||
| >12 GHz | -50 dBc | |||
| 非谐波杂散 | -65 dBc | -55 dBc | >10 kHz频偏 | |
| 功率范围 | -40 dBm | +25 dBm | ||
| 扫描步进时间 | 500 μs 5 μs | 200 s | 选件FS | |
脉冲调制关断比 <10 GHz >10 GHz | 80 dB 60 dB | |||
| 重频率 | DC | 10 MHz | ||
| 脉冲宽度 | 30 ns | 20 s | ||
| 脉冲上升/下降时间 | 9 ns | |||
| 外参考输入频率 | 100 MHz或1 GHz | |||
| 内部参考输出 | 1 GHz | |||
多通道相参时通道间相对相位稳定度 | 0.86° | 5小时@5 GHz |
典型最大输出功率
相位噪声性能
结构尺寸
订货指南
| 产品型号 | 概述 |
| APMSYN22 | 100 kHz~22 GHz宽带频率综合器模块 |
| 选件FS | 5 μs快速切换选件 |
| 选件 NOXO | 移除内部参考（可降低成本） |
| 选件 WE | 额外延长一年保修（标准为2年） |
