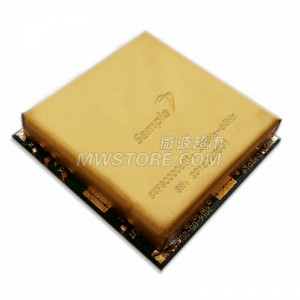

参数

最小

典型

最大

单位

输出信号参数

输出频率范围

25

6000

MHz

输出波形

正弦波

输出功率（含测试曲线，见前页）

-13

0

5

dBm

频率步进

1

KHz

跳频时间

30

45

100

μs

杂散抑制

25M~1500MHz

-75

-70

dBc

1500M~3000MHz

-75

-70

dBc

3000M~6000MHz

-72

-65

dBc

谐波抑制

25M~1500MHz

-15

-8

dBc

1500M~3000MHz

-20

-15

dBc

3000M~6000MHz

-15

-10

dBc

工作电压

+5.5

+6.0

+6.3

V

工作电流

160

180

220

mA

外部参考信号

输入信号频率

50

100

350

MHz

参考输入电压

+1

+2

+3.3

Vp-p

杂散抑制

-80

-75

dBc

输入信号精度

±0.1

±0.5

±1

ppm

极限参数

工作温度范围

-40~+75

℃

储存温度范围

-40~+85

℃

最大输入电压

+6.5

V

相位噪声(dBc/Hz)*

频率

频偏

100MHz

典型值(最大值)

500MHz

典型值(最大值)

1GHz

典型值(最大值)

3GHz

典型值(最大值)

5GHz

典型值(最大值)

6GHz

典型值(最大值)

1kHz

-130(-110)

-115(-100)

-105(-100)

-103(-95)

-94(-90)

-93(-90)

10kHz

-132(-115)

-116(-110)

-108(-105)

-103(-100)

-98(-95)

-97(-95)

100kHz

-132(-122)

-118(-110)

-110(-105)

-105(-100)

-98(-95)

-97(-95)

1MHz

-146(-132)

-131(-125)

-130(-120)

-120(-118)

-119 (-115)

-118(-115)

外部参考信号

输入参数

数值

单位

输入信号频率

100

MHz

输入信号功率

+13±2.0

dBm

频率稳定度

±0.1

ppm

相位噪声

-150@1kHz

dBc/Hz

 -160@10kHz

dBc/Hz

  -163@100kHz

dBc/Hz

 -170@1MHz

dBc/Hz

2、上述相位噪声均是在参考频率100MHz，鉴相频率50MHz时测得；

3、参考频率的稳定度应尽可能高，以保证相位噪声良好；

4、外部参考环境干扰大或所提供的参考频率指标较差，则所得相位噪声和杂散抑制也会相应变差；

5、若需要某个窄带频段输出，则可根据用户对其他指标的要求进行定制。

使用说明：

1、图中阴影部分表示充分接地，不得超过图示尺寸；

2、因体积限制，锁相源内部无法进行很好的滤波，建议用户线性稳压后供电给锁相源；

3、在使用时请将该模块底部充分焊接基板上，可与基板之间涂上导电胶，以保证良好的接地效果。
