微波天线|半波偶极子天线详解

半波偶极子天线是偶极子天线的特殊情况。 然而，重要的是足够的，它将有其自身的部分。需要注意的是“半波”一词意味着 这个偶极子天线的长度等于在工作频率的半波长。

为了确保我们的理解，让我们问一个问题。如果 天线在600 MHz的辐射，半波偶极子是什么尺寸？

其中波长 在600 MHz等于 = c / f = 0.5 米。因此，半波长 偶极子天线的长度为0.25米。

半波偶极子天线是你可能会想到，一个简单的半波长的导线 美联储在图1所示的中心：

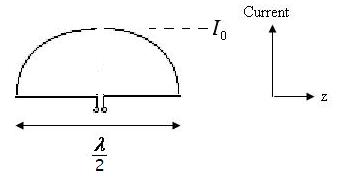

图1。一个半波偶极子天线的电电流。

半波长偶极天线的输入阻抗是由寻=73+ j42.5欧姆。从半波偶极子天线的领域 ：

一个半波偶极子天线的方向性是1.64（2.15分贝）。“ 半功率波束宽度为78度。

召回的阻抗是一个函数的偶极子的长度。这是在上一节讨论 偶极子天线。我们注意到，半波长的长度略有减少 天线可以成为 谐振。如果 偶极子的长度减少到0.48波长 （）， 天线的输入阻抗变得寻= 70欧姆（零功阻抗）。这 是一种可取的属性，因此往往是在实践中完成。辐射模式 仍然是相同的。

以上的长度是有效的，如果偶极子是非常薄的的。在实践中，往往与偶极子 胖或较厚的材料。这往往会增加带宽 天线。这是时 谐振长度减少的情况下，偶极子的厚度略有不同，但会 经常接近0.47波长 ().
