微波天线及各种天线概念解析

微波天线及各种天线概念解析

微波天线

    工作于米波、分米波、厘米波、毫米波等波段的发射或接收天线,统称为微波天线。微波主要靠空间波传播,为增大通信距离,天线架设较高。在微波天线中,应用较广的有抛物面天线、喇叭抛物面天线、喇叭天线、透镜天线、开槽天线、介质天线、潜望镜天线等。


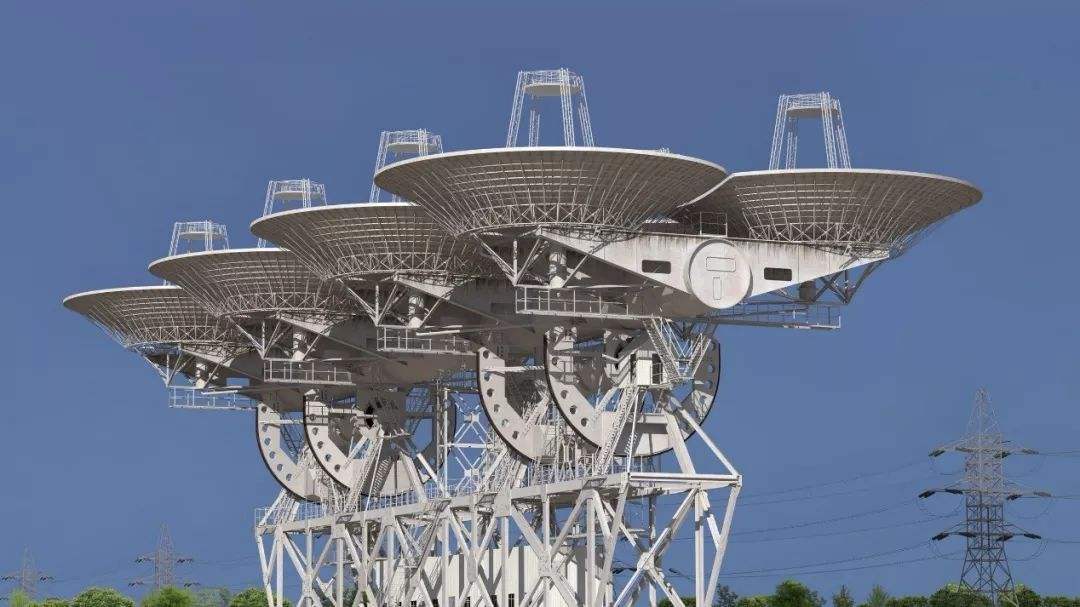

“微波天线”

图片来源:百度百科

卡塞格伦天线

    卡塞格伦天线是一种在微波通信中常用的天线,它是从抛物线演变而来的。卡塞格伦天线由三部分组成,即主反射器、副反射器和辐射源。其中主反射器为旋转抛物面,副反射面为旋转双曲面。在结构上,双曲面的一个焦点与抛物面的焦点重合,双曲面焦轴与抛物面的焦轴重合,而辐射源位于双曲面的另一焦点上示。它是由副反射器对辐射源发出的电磁波进行的一次反射,将电磁波反射到主反射器上,然后再经主反射器反射后获得方向的平面波波束,以实现定向发射。

    当辐射器位于旋转双曲面的实焦点F1处时,由F1发出的射线经过双曲面反射后的射线,就相当于由双曲面的虚焦点直接发射出的射线。因此只要是双曲面的虚焦点与抛物面的焦点相重合,就可使副反射面反射到主反射面上的射线被抛物面反射成平面波辐射出去。

    卡塞格伦天线相对于抛物面天线来讲,它将馈源的辐射方式由抛物面的前馈方式改变为后馈方式,这使天线的结构较为紧凑,制作起来也比较方便。另外卡塞格伦天线可等效为具有长焦距的抛物面天线,而这种长焦距可以使天线从焦点至口面各点的距离接近于常数,因而空间衰耗对馈电器辐射的影响要小,使得卡塞格伦天线的效率比标准抛物面天线要高。

“卡塞格伦天线”

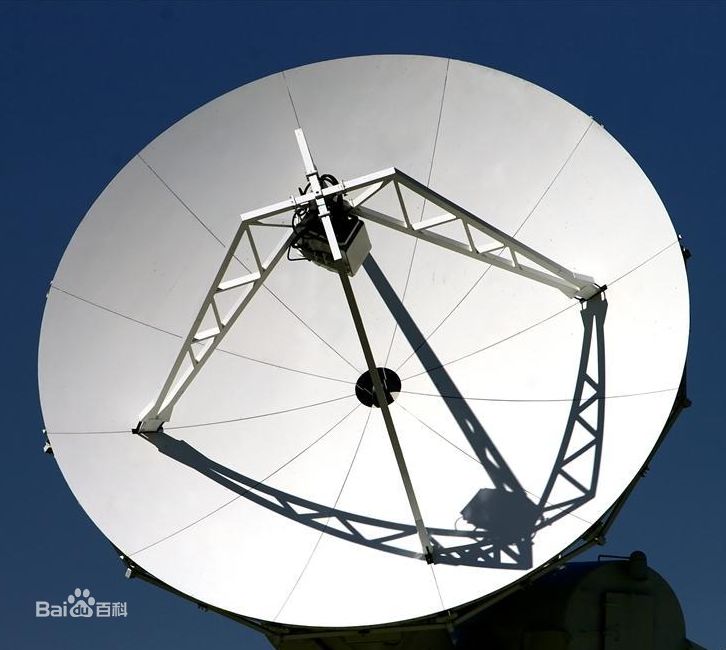

卡塞格伦天线

短波天线

    工作于短波波段的发射或接收天线,统称为短波天线。短波主要是借助于电离层反射的天波传播的,是现代远距离无线电通信的重要手段之一。

    短波天线形式很多,其中应用最多的有对称天线、同相水平天线、倍波天线、角型天线、V型天线、菱形天线、鱼骨形天线等。

    和长波天线比较,短波天线的有效高度大,辐射电阻大,效率高,方向性良好,增益高,通频带宽。


阵列天线

    天线在通信、广播、电视、雷达和导航等无线电系统中被广泛的应用,起到了传播无线电波的作用,是有效地辐射和接受无线电波必不可少的装置。

    就目前天线通信知识和技术的迅速发展,以及国际上对天线的诸多研究方向的提出,都促使了新型天线的诞生。阵列天线就是研究的一种方向,所谓阵列天线不是将简单的将天线排成我们所熟悉的阵列的样子,而是它的构成是阵列形式的.就发射天线来说,简单的辐射源比如点源,对称振子源是常见的构成阵列天线的辐射源.它们按照直线或者更复杂的形式,根据天线馈电电流,间距,电长度等不同参数来构成阵列,以获取最好的辐射方向性.这就是阵列天线的魅力所在,它可以根据需要来调节辐射的方向性能.由此产生出了诸如现代移动通信中使用的智能天线等.我相信,在不久的将来,这些高技术含量的天线将会带给我们同样高质量的通信环境。


对数周期天线

    是一种宽频带天线,或者说是一种与频率无关的天线。单的对数周期天线,它的偶极子长度和间隔符合下列关系:

    偶极子由一均匀双线传输线来馈电,传输线在相邻偶极子之间要调换位置。这种天线有一个特点:凡在f频率上具有的特性,在由τf给出的一切频率上将重复出现,其中n为整数。这些频率画在对数尺上都是等间隔的,而周期等于τ的对数。对数周期天线之称即由此而来。对数周期天线只是周期地重复辐射图和阻抗特性。但是这样结构的天线,若τ不是远小于1,则它的特性在一个周期内的变化是十分小的,因而基本上是与频率无关的。

    对数周期天线种类很多,有对数周期偶极天线和单极天线、对数周期谐振V形天线、对数周期螺旋天线等形式,其中最普遍的是对数周期偶极天线。这些天线广泛地用于短波及短波以上的波段。

“对数周期天线”

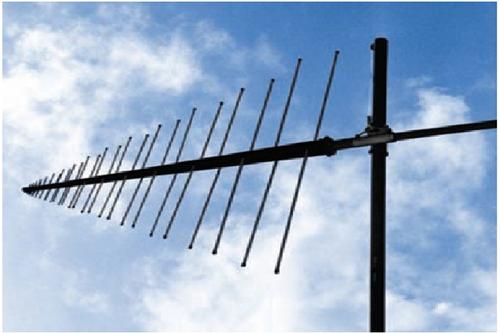

对数周期天线

手机天线

    无线电发射机输出的射频信号功率,通过馈线(电缆)输送到天线,由天线以电磁波形式辐射出去。电磁波到达接收地点后,由天线接下来(仅仅接收很小很小一部分功率),并通过馈线送到无线电接收机。可见,天线是发射和接收电磁波的一个重要的无线电设备,没有天线也就没有无线电通信。

    天线品种繁多,以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。


    内、外置天线比较

    目前手机天线主要就内置及外置天线两种,内置天线客观上必然比外置天线弱。天线的架设都是尽量远离地面和建筑物的,天线接近参考地的时候,大部分能量将集中在天线和参考地之间,而无法顺利发射,所以天线发射,需要一个“尽量开放”的空间。而手机电路版就是手机天线的参考地,让天线远离手机其他电路,是提高手机天线发射效率的关键。

    但受到实际环境限制以及大家追求携带方便的要求,手机的设计就必须在电气方面做出妥协。实际上,所有的GSM手机的接收发送电路的增益都是是可以根据环境变化而自动调节的,能通过合理的参数设定,会自动补偿有关的损失。所以,就手机整体而言,在信号比较好情况下,内天线 和外天线并不能看出差别。

    差别是有的,在信号很弱的情况,外天线尤其是长天线的信号死点门限将高于内天线,也就是理论上内天线手机比较容易在弱信号环境丢失信号。

    辐射问题,天线效率的下降必须以大的发射功率补偿,相同条件下内天线的辐射会比外天线大。但人体实际受到的辐射和整机结构有关,内天线手机也可以通过合理安排天线位置,抵消辐射对人体的影 响。


    辐射问题

    手机的辐射主要是手机的天线发射模块带来的,手机的天线做得十分粗大,它的作用就是为了减小发射的阻力。

可以说手机天线是手机的辐射源,而把所谓的防磁贴贴在听音器上面也是不行的,因为这样会改变天线周围的磁场,使得天线的信号发生变化,使得通话不能正常进行。


双极化天线

    双极化天线是一种新型天线技术,组合了+45°和-45°两副极化方向相互正交的天线并同时工作在收发双工模式下,因此其最突出的优点是节省单个定向基站的天线数量;一般GSM数字移动通信网的定向基站(三扇区)要使用9根天线,每个扇形使用3根天线(空间分集,一发两收),如果使用双极化天线,每个扇形只需要1根天线;同时由于在双极化天线中,±45°的极化正交性可以保证+45°和-45°两副天线之间的隔离度满足互调对天线间隔离度的要求(≥30dB),因此双极化天线之间的空间间隔仅需20-30cm;另外,双极化天线具有电调天线的优点,在移动通信网中使用双极化天线同电调天线一样,可以降低呼损,减小干扰,提高全网的服务质量。如果使用双极化天线,由于双极化天线对架设安装要求不高,不需要征地建塔,只需要架一根直径20cm的铁柱,将双极化天线按相应覆盖方向固定在铁柱上即可,从而节省基建投资,同时使基站布局更加合理,基站站址的选定更加容易。


螺旋天线

    是一种具有螺旋形状的天线。它由导电性能良好的金属螺旋线组成,通常用同轴线馈电,同轴线的心线和螺旋线的一端相连接,同轴线的外导体则和接地的金属网(或板)相连接。螺旋天线的辐射方向与螺旋线圆周长有关。当螺旋线的圆周长比一个波长小很多时,辐射最强的方向垂直于螺旋轴;当螺旋线圆周长为一个波长的数量级时,最强辐射出现在螺旋旋轴方向上。


全向天线

    全向天线,即在水平方向图上表现为360°都均匀辐射,也就是平常所说的无方向性,在垂直方向图上表现为有一定宽度的波束,一般情况下波瓣宽度越小,增益越大。全向天线在移动通信系统中一般应用与郊县大区制的站型,覆盖范围大。


机械天线

    所谓机械天线,即指使用机械调整下倾角度的移动天线。


电调天线

    所谓电调天线,即指使用电子调整下倾角度的移动天线。


施主天线

    移动基站BTS用的一种收发天线.也就是收发到用户(手机)的天线。


不定向天线

    在各个方向上均匀辐射或接收电磁波的天线,称为不定向天线,如小型通信机用的鞭状天线等。


V形天线

    是由彼此成一角度的两条导线组成,形状象英文字母V的一种天线。它的终端可以开路,也可以接有电阻,其电阻的大小等于天线的特性阻抗。V形天线具有单向性,最大发射方向在分角线方向的垂直平面内。它的缺点是效率低、占地面积大。


介质天线

    介质天线是一根用低损耗高频介质材料(一般用聚苯乙烯)作成的圆棒,它的一端用同轴线或波导馈电。

    介质天线的优点是体积小,方向性尖锐;缺点是介质有损耗,因而效率不高。


开槽天线

    在一块大的金属板上开一个或几个狭窄的槽,用同轴线或波导馈电,这样构成的天线叫做开槽天线,也称裂缝天线。为了得到单向辐射,金属板的后面制成空腔,开槽直接由波导馈电。开槽天线结构简单,没有凸出部分,因此特别适合在高速飞机上使用。它的缺点是调谐困难。


喇叭透镜天线

    由喇叭及装在喇叭口径上的透镜组成,故称为喇叭透镜天线。透镜的原理参见透镜天线,这种天线具有相当宽的工作频带,而且比抛物面天线具有更高的防护度,它在波道数较多的微波干线通信中用得很广泛。


伞形天线

    在单根垂直导线的顶部,向各个方向引下几根倾斜的导体,这样构成的天线形状象张开的雨伞,故称伞形天线。它也是垂直接地天线的一种形式。其特点和用途与倒L形、T形天线相同。


T形天线

    在水平导线的中央,接上一根垂直引下线,形状象英文字母T,故称T形天线。它是最常见的一种垂直接地的天线。它的水平部分辐射可忽略,产生辐射的是垂直部分。为了提高效率,水平部分也可用多根导线组成。

    T形天线的特点与倒L形天线相同。它一般用于长波和中波通信。


定向天线

    定向天线是指在某一个或某几个特定方向上发射及接收电磁波特别强,而在其它的方向上发射及接收电磁波则为零或极小的一种天线。

    采用定向发射天线的目的是增加辐射功率的有效利用率,增加保密性;采用定向接收天线的主要目的是增加抗干扰能力。


潜望镜天线

    在微波中继通信中,天线往往安置在很高的支架上,因此,给天线馈电就得用很长的馈线。馈线过长会产生许多困难,如结构复杂,能量损耗大,由于在馈线接头处的能量反射而引起失真等。为了克服这些困难,可采用一种潜望镜天线,潜望镜天线由安置在地面上的下镜辐射器和安装在支架上的上镜反射器组成。下镜辐射器一般是抛物面天线,上镜反射器为金属平板。下镜辐射器向上发射电磁波,经过金属平板反射出去。

    潜望镜天线的优点是能量损耗小、失真小、效率高。主要用于容量不大的微波中继通信中。


倒L天线

    在单根水平导线的一端连接一根垂直引下线而构成的天线。因其形状象英文字母L倒过来,故称倒L形天线。俄文字母的Γ字正好是英文字母L的倒写。故称Γ型天线更方便。它是垂直接地天线的一种形式。为了提高天线的效率,它的水平部分可用几根导线排在同一水平面上组成,这部分产生的辐射可忽略,产生辐射的是垂直部分。

    倒L天线一般用于长波通信。它的优点是结构简单、架设方便;缺点是占地面积大、耐久性差。


鞭状天线

    鞭状天线是一种可弯曲的垂直杆状天线,其长度一般为1/4或1/2波长。大多数鞭状天线都不用地线而用地网。小型鞭状天线常利用小型电台的金属外壳作地网。有时为了增大鞭状天线的有效高度,可在鞭状天线的顶端加一些不大的辐状叶片或在鞭状天线的中端加电感等。


垂直天线

    垂直天线是指与地面垂直放置的天线,它有对称与不对称两种形式,而后者应用较广。对称垂直天线常常是中心馈电的。不对称垂直天线则在天线底端与地面之间馈电,其最大辐射方向在高度小于1/2波长的情况下,集中在地面方向,故适应于广播。不对称垂直天线又称垂直接地天线。


超短波天线

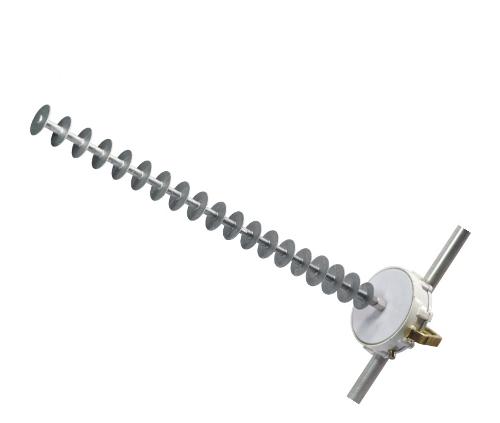

    工作于超短波波段的发射和接收天线称为超短波天线。超短波主要靠空间波传播。这种天线的形式很多,其中应用最多的有八木天线、盘锥形天线、双锥形天线、“蝙蝠翼”电视发射天线等。


智能天线

    智能天线是一种安装在基站现场的双向天线,通过一组带有可编程电子相位关系的固定天线单元获取方向性,并可以同时获取基站和移动台之间各个链路的方向特性。

    智能天线的原理是将无线电的信号导向具体的方向,产生空间定向波束,使天线主波束对准用户信号到达方向DOA(DirectionofArrinal),旁瓣或零陷对准干扰信号到达方向,达到充分高效利用移动用户信号并删除或抑制干扰信号的目的。同时,智能天线技术利用各个移动用户间信号空间特征的差异,通过阵列天线技术在同一信道上接收和发射多个移动用户信号而不发生相互干扰,使无线电频谱的利用和信号的传输更为有效。在不增加系统复杂度的情况下,使用智能天线可满足服务质量和网络扩容的需要。


无线天线

    当计算机与无线AP或其他计算机相距较远时,随着信号的减弱,或者传输速率明显下降,或者根本无法实现与AP或其他计算机之间通讯,此时,就必须借助于无线天线对所接收或发送的信号进行增益(放大)。

    无线天线有多种类型,不过常见的有两种,一种是室内天线,优点是方便灵活,缺点是增益小,传输距离短;一种是室外天线。室外天线的类型比较多,一种是锅状的定向天线,一种是棒状的全向天线。室外天线的优点是传输距离远。比较适合远距离传输。


透镜天线

    在厘米波段,许多光学原理可以用于天线方面。在光学中,利用透镜能使放在透镜焦点上的点光源辐射出的球面波,经过透镜折射后变为平面波。透镜天线就是利用这一原理制作而成的。它由透镜和放在透镜焦点上的辐射器组成。

    透镜天线有介质减速透镜天线和金属加速透镜天线两种。

    透镜是用低损耗高频介质制成,中间厚,四周薄。从辐射源发出的球面波经过介质透镜时受到减速。所以球面波在透镜中间部分受到减速的路径长,在四周部分受到减速的路径短。因此,球面波经过透镜后就变成平面波,也就是说,辐射变成定向的。

    透镜由许多块长度不同的金属板平行放置而成。金属板垂直于地面,愈靠近中间的金属板愈短。电波在平行金属板中传播时受到加速。从辐射源发出的球面波经过金属透镜时,愈靠近透镜边缘,受到加速的路径愈长,而在中间则受到加速的路径就短。因此,经过金属透镜后的球面波就变成平面波。

    透镜天线具有下列优点:1、旁瓣和后瓣小,因而方向图较好;2、制造透镜的精度不高,因而制造比较方便。其缺点是效率低,结构复杂,价格昂贵。

    透镜天线用于微波中继通信中。


调谐天线

    仅在一个很窄的频带内才具有预定方向性的天线,称为调谐天线或称调谐的定向天线。通常,调谐天线仅在它的调谐频率附近5%的波段内,其方向性才保持不变,而在其它频率上,方向性变化非常厉害,以致使通信遭到破坏。调谐天线不适于频率多变的短波通信。同相水平天线、折合天线、曲折天线等均属于调谐天线。


宽频带天线

    方向性、阻抗和极化特性在一个很宽的波段内几乎保持不变的天线,称为宽频带天线。早期的宽频带天线有菱形天线、V形天线、倍波天线、盘锥形天线等,新的宽频带天线有对数周期天线等。


对称天线

    两部分长度相等而中心断开并接以馈电的导线,可用作发射和接收天线,这样构成的天线叫做对称天线。因为天线有时也称为振子,所以对称天线又叫对称振子,或偶极天线。

    总长度为半个波长的对称振子,叫做半波振子,也叫做半波偶极天线。它是最基本的单元天线,用得也最广泛,很多复杂天线是由它组成的。半波振子结构简单,馈电方便,在近距离通信中应用较多。


天线

    线电设备中辐射或(和)接收电磁波的部件。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统,凡是利用电磁波来传递信息的,都依靠天线来进行工作。此外,在用电磁波传送能量方面,非信号的能量辐射也需要天线。一般天线都具有可逆性,即同一副天线既可用作发射天线,也可用作接收天线。同一天线作为发射或接收的基本特性参数是相同的。这就是天线的互易定理。天线从不同角度进行分类:①按工作性质可分为发射天线和接收天线。②按用途可分为通信天线、广播天线、电视天线、雷达天线等。③按工作波长可分为超长波天线、长波天线、中波天线、短波天线、超短波天线、微波天线等。④按结构形式和工作原理可分为线天线和面天线等。描述天线的特性参量有方向图、方向性系数、增益、输入阻抗、辐射效率、极化和频带宽度等。目前,天线的发展已基本满足各种无线传输业务的需要。在某些特殊应用场合(如遥感、空间通信等),随着天线理论的不断完善,天线类型还会不断发展。
