功率放大器的参数彼此之间的关系

功率放大器(英文名称power amplifier) ,简称“功放”, 是指在给定失真率条件下,能产生最大功率输出以驱动某-负载(例如扬声器)的放大器。

关于PA的几个重要参数

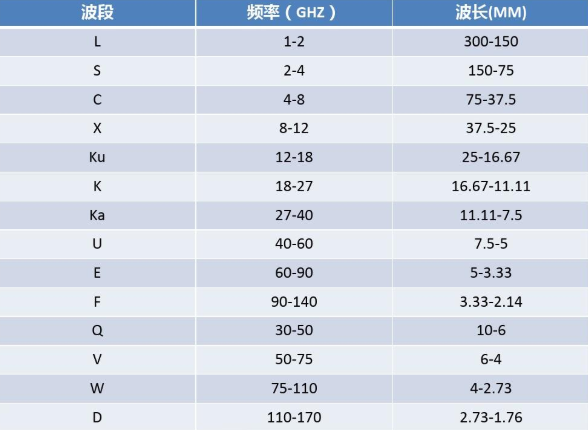

1.Wave Band

2.Frequency

定义:物质在1秒内完成周期性变化的次数叫做频率，常用f表示,单位为HZ。

F=1/t

换算:物理中频率的基本单位是赫兹(Hz ) , 简称赫，也常用千赫(kHz)或兆赫(MHz)或吉赫(GHz)做单位。1 kHz= 1000Hz，1MHz= 1000000Hz 1GHz= 1000MHz。

3.Gain

增益是表示放大器功率放大倍数，以输出功率同输入功率比值

的常用对数表示,单位为分贝。增益、电压增益和功率增益

通常是可以互换的。

4.P1dB

P1dB(1dB. Compression) : 1dB压缩点(P1dB)是输出功率的性能参数。压缩点越高意味着输出功率越高。P1dB是指与在很低的功率时相比增益减少1dB时的输入(或输出)功率点。

5.Power

Out Power :额定输出功率额定输出功率就是正常条件下,最大的输出功率。

In Power :额定输入功率额定输入功率就是正常条件下,最大的输入功率。-般情况下输出功率和输入功率是不等的。

参数之间的关系

频率与波段之间的关系:频率与波段成反比,频率越低波长越长;频率越高波长越短。

增益与P1DB与功率之间关系:1分贝压缩输出功率( P1dB) :放大器有一个线性动态范围，在这个范围内I放大器的输出功率随输入功率线性增加。随着输入功率的继续增加，放大器进入非线性区I其输出功率不再随输入功率的增加而线性增加I也就是说，其输出功率低于小信号增益所预计的值。通常把增益下降到比线性增益低1 dB时的输出功率值定义为输出功率的1dB压缩点用P1dB表示。 典型情况下，当功率超过P1dB时,增益将迅速下降并达到一个最大的或完全饱和的输出功率，其值比P1dB天3-4dB.
