功率放大器的种类和工作特点

●功率放大器的定义和用途

定义:功率放大器俗称公放，是对音频信号进行电流放大，以至得到功率放大，推动音箱正常工作。

用途:功率放大器置于前置放大器之后，将音频信号进行进一步的放大，尤其是对电流和功率的放大，使其足以推动扬声器工作。

●功率放大器的种类和工作特点:

按照电路工作状态来分:

1.甲类功率放大器:

①特点:单只晶体管将正弦波正负半波完整地进行放大，声波失真小、音质好，但功率小、效率低。

②负载R过大，或过小导致电流和电压动态范围小，而使输出功率小。

③理想甲类功放最高效率为50%，由于变压器等的损耗，实际在30-40%

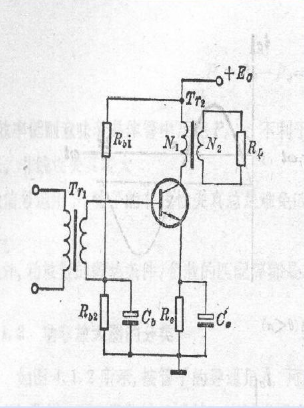

甲类功率放大器电路图

2.乙类功率放大器:

①两只晶体管采用推挽电路在正负半周轮流工作，对正弦波进行放大，交越失真大，效率高。

②理想的乙类功放的最高效率为78%， 由于有变压器的损耗，实际最高效率为60%左右。

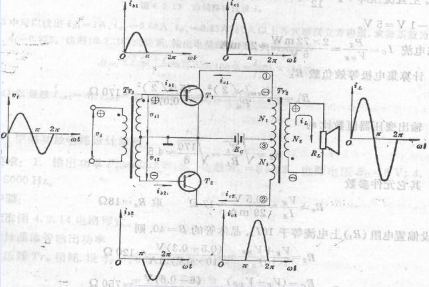

乙类功率放大器电路图

3.甲乙类功率放大器:

①介于甲类和乙类功放之间的工作状态。

②有时将甲乙类功率放大器统称为乙类功率放大器。

●功率放大器的种类和工作特点:

按照功率放大器线路中使用的放大管的类型来分:

1.电子管功率放大器：

动态范围大，重放声音音质优美，音色圆润，但体积大、笨重。

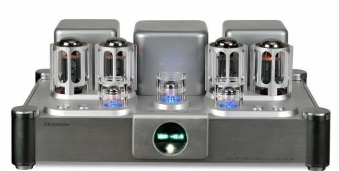

电子管功率放大器

2.晶体管功率放大器：

功率大，耗电小，有良好的技术性能，体积小。

3.场效应功率放大器：

①具有电子管和晶体管功率放大器的优点，声音优良，动态范围大，体积小，稳定可靠。

②场效应管是电压控制器件，是多数载流子导电，噪声系数小，更多用于前级放大器。

●功率放大器的种类和工作特点:

按照放大器与音箱的配接方式来分:

1.定压式功率放大器:

①低阻

②高阻

2.定压式功率放大器：

①远距离传输信号，以高压形式传送音频信号。

②按标准有30V、50V、70V、100V、 120V、240V,适用于输出端以电压标称的功放。

3.定阻式功率放大器：

①以固定的阻抗输出，按标准有: 40、82、16R、250Q。

②适用于输出端以负载阻抗标示的功率放大器。

●功率放大器的种类和工作特点:

按照功放末级电路与扬声器连接方式来分:

1.OTL功率放大器：

①理想状态下，互补对称式与乙类推挽功放电路完全一致。

②缺点是需要两组电源，存在交越失真，可用大电容来取代一组电源。

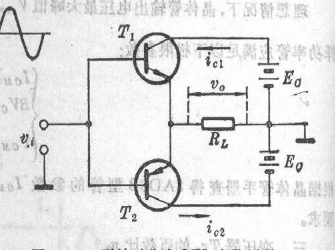

OTL功率放大器电路图

2.OCL功率放大器：

①输出端少了OTL的电容，避免了低频时容抗增大，使低频输出下跌。避免了开关机时电容的确充放电使晶体管受到冲击。

②采用扬声器和放大电路的直接藕合。

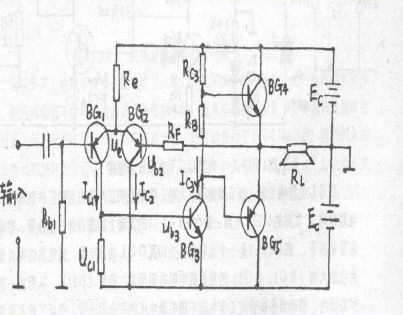

OCL功率放大器电路图

3.BTL功率放大器：

①扬声器接在两组功放电路之间。称为桥接推挽功放电路

②测试调整比较不便

③更多地用于低电压的功率放大器。

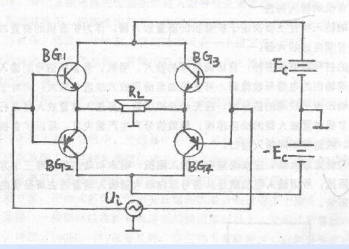

BTL功率放大器电路图
