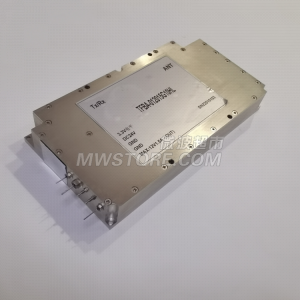

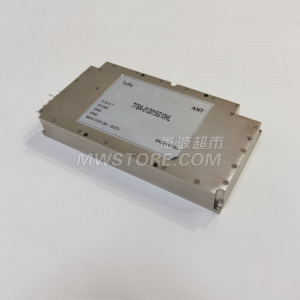

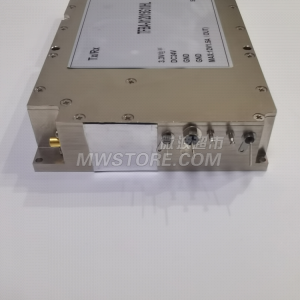

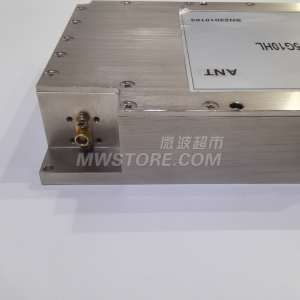

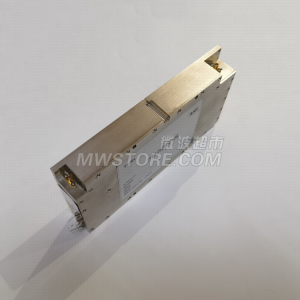

双向放大器 频率范围：1.2~1.5GHz 接收插损：-2.5dB 发射增益：25±1.5dB 发射ACPR：≤-40dBc @10W(在WCDMA3.84MHz)
型号：TFBA-012015G10HL
| 数量 | 1-9 | 10-19 | 20-49 | 50+ |
|---|---|---|---|---|
| 价格 | ￥16,600.00 | ￥15,770.00 | ￥14,940.00 | ￥14,608.00 |
| 基本信息 | |
|---|---|
| 品牌 | 天华中威 |
| 型号 | TFBA-012015G10HL |
| 电气性能参数 | |
|---|---|
| 线性输出功率 | 40dBm@ -40dBc |
| 输出功率P1dB | 47.0dBm typ |
| 发射增益 | 25±1.5dB |
| 接收插损 | -2.5dB |
| 带内平坦度 | ≤±2.0dB |
| 寄生抑制 | ≤-60dBc |
| 阻带加强抑制 | ≤-30dBc@1559~1577MHz(在内置滤波器) |
| 输入/输出反射系数 | ≤1:1.5 |
| 开关时间 | ≤1.5u |
| 开关电平TLL | 高(3.0Vmin/5.0Vmax)；低(0.0Vmin/0.5Vmax) |
| 发射ACPR | ≤-40dBc @10W(在WCDMA3.84MHz) |
| IN电压/静态电流 | DC=＋24V/1.8A |
| OUT电压/电流 | DC=+12V/1.5A(Max) |
| 频率范围 | 1200～1500MHz |
| 环境参数 | |
|---|---|
| 环境温度和湿度 | -40℃-85℃，≤95% (不结露) |
| 机械参数 | |
|---|---|
| 结构尺寸 | 195mm×103mm×28mm |
